VisibilitySplat：冻结几何，用可见性分离材质与光照
快速3DGS预览如何与较慢的物理重光照共存？
VisibilitySplat 将传统3D Gaussian Splatting保留下来，先拟合几何与法线，再冻结它们，通过高斯可见性追踪估计反照率、粗糙度及环境光。论文强调小规模合成对象上的逆渲染，不能把实时外观预览误写成实时物理重光照。
图解主要方法
快速3DGS预览如何与较慢的物理重光照共存？
- 1
1 · 先建立可用的表面几何

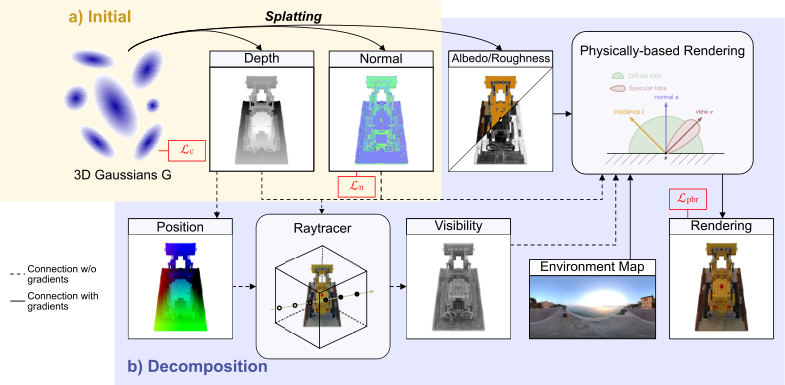

图2阶段a训练标准高斯位置、协方差、颜色、不透明度和法线；由期望深度约束法线，加入法线TV与前景mask约束。A6000约3万迭代、15分钟。
- 2
2 · 显式计算被遮挡的光线
阶段b从期望深度对应表面发出半球采样光线，通过高斯各向异性包围体构建BVH。沿路径累积透射率并提前终止，补上普通环境光积分缺失的遮挡信息。论文以虚拟单像素相机复用splatting一致的透射计算。
- 3
3 · 冻结几何，只分解外观
固定位置、颜色与法线，优化反照率、粗糙度和16×32 HDR环境图。简化Disney BRDF固定F0=0.04，没有金属度参数；仅直接远场照明，不建模多次反射。第二阶段仅400迭代，过训会把光照再吸收到反照率。
- 4
4 · 分清预览与重光照路径
普通3DGS负责快速新视角预览，修改环境图后的物理积分另行计算。输出是逐高斯材质描述，并未证明可以直接导出带UV的网格PBR贴图。
实验与证据
已阅读公开全文（未列附录），核对实验条件与原图；未独立复现。
来源证据四个TensoIR孤立对象、mask输入、10种光照；反照率评价先做全局RGB尺度对齐。平均重光照PSNR30.538，IRGS30.646；法线MAE5.111，IRGS3.975；反照率PSNR30.305，IRGS33.435。 表2：合成条件与误差 ↗
我的解读效果有竞争力但不是全面领先；尺度对齐后的反照率不能当作绝对物理反射率精度。
来源证据Lego完整重光照PSNR30.594，无可见性29.091。仅PBR拟合的新视角PSNR35.697高于完整方法34.996，但反照率PSNR20.848低于30.321。 消融：图像拟合不等于正确分解 ↗
我的解读遮挡与几何冻结对材质分离有价值；单看训练外观会奖励错误分解。
来源证据可见性阶段436ms，完整物理重光照约0.83秒/帧，第二阶段每次优化约1.25秒。 运行时间：A6000、800×800 ↗
我的解读这些测量不支持实时重光照宣称；论文的快速预览与物理输出应分别标注。
开放情况与使用许可
论文公开，正文代码声明为发表后释放；当前未确认可下载实现及权重，不能以论文开放代替代码开源。
LICENSE作者版权；arXiv非独占托管许可
我的判断
独立分析 · 未复现实验正方 · 为什么值得投入
直接把遮挡放进材质分解，且用反例说明漂亮的新视角图像未必得到可重用材质，对去光照资产流程很有启发。
反方 · 哪些结论还不够
只有合成孤立物体，未验证真实杂乱场景；不处理间接光、玻璃、次表面散射和金属度。没有UV接缝、网格贴图导出或跨引擎验证。
综合判断
可作为高斯表示逆渲染方案跟踪；应将预览速度与PBR重光照成本分开评估。
我会先做的验证
未执行的验证方案：在真实扫描对象上固定相机与曝光，换未见HDR环境光比较反照率残留阴影、接触遮挡和高光；记录导出到网格及PBR引擎后的误差和成本。
